De、DN、D、d、Φ的含义

一、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

二、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
三、D一般指管道内径。
四、d一般指混凝土管内直径 。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

五、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，Φ可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如Φ60.5×3.8。

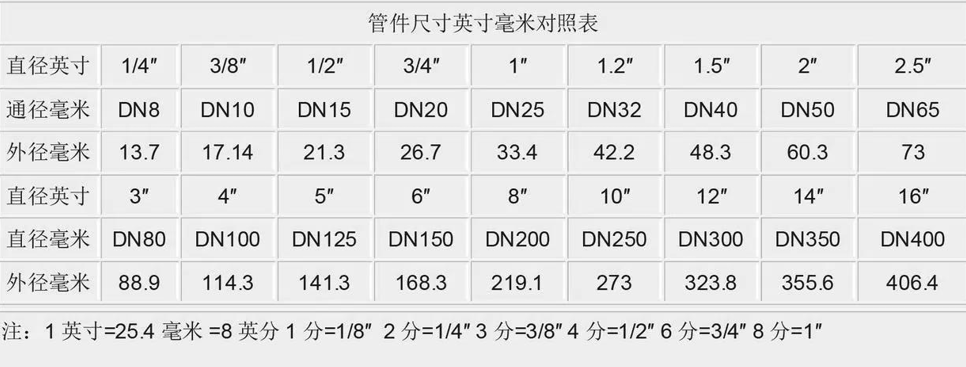

管件尺寸英寸毫米对照表

管径的表达方式

一、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）。
二、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，ф可省略。
三、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
四、塑料管材，管径宜按产品标准的方法表示。
五、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

其它说明

公称直径(nominal diameter)，又称平均外径(mean outside diameter)。为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

一. 以公制(mm)为基准，称 DN (metric unit)
二. 以英制(inch)为基准，称NB(inch unit)
三. DN (nominal diameter) NB (nominal bore) OD (outside diameter)
四. 【例】 镀锌钢管DN50，sch 20 镀锌钢管NB2”，sch 20
注：管子表号(Sch．)并不是壁厚，是壁厚系列。实际的壁厚，同一管径，在不同的管子表号中其厚度各异。

1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定：管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值。

ISO公制标示 ( ISO metric dimension size ) 以Da表示 PVC管，ABS管之管外径 。以De表示 PP管，PE管之管外径 。
例如：外径63mm的塑料管之公制标示 ( mm dimension size ) 为：Da63 ，是针对PVC管，ABS管而言的。

新型材料和塑料管用de，注意是小写的哦。

Dn主要用在铸铁管、镀锌钢管和钢塑复合管上。另外Dn100等同于de110，Dn150等同于de160的管径。
